“探班”霍爾傳感器

2022-12-08 09:56:44 122

傳感器的分類中,我們總能看到“霍爾”這一類,據說它是全球排名第三的傳感器類型。久好電子有哪些相關產品?跟我們一起來看看吧。

一切要從霍爾效應開始

當電流垂直于外磁場通過半導體時,載流子發生偏轉,垂直于電流和磁場的方向會產生一附加電場,從而在半導體的兩端產生電勢差,這一現象就是霍爾效應,這個電勢差被稱為霍爾電勢差。

根據霍爾效應,人們用半導體材料制成的元件叫霍爾元件。它具有對磁場敏感、結構簡單、體積小、頻率響應寬、輸出電壓變化大和使用壽命長等優點,在測量、自動化、計算機和信息技術等領域得到廣泛的應用。


由于霍爾元件產生的電勢差很小,我們通常會將放大器電路,溫度補償、穩壓電源等等集成在一個芯片上,這些信號處理電路結合霍爾元件,就是大名鼎鼎的-----霍爾效應傳感器。

因此就可以感應外部磁場(輸入),產生電壓(輸出)。

霍爾效應傳感器的應用非常廣泛,根據輸出信號不同,可以分為線性霍爾和開關型霍爾。線性霍爾傳感器主要用于一些物理量測量,例如電流傳感器和位移測量。開關型霍爾傳感器主要用于測轉速、接近開關、報警器、自動控制電路等。此外,霍爾傳感器技術在汽車工業中有著廣泛的應用,包括動力、車身控制、牽引力控制以及防抱死制動系統。

幾個重要參數

上電時間:電源達到其最小規定工作電壓VCC(min)后(t1),輸出電壓在外加磁場下穩定在其穩態值±10%以內所需的時間(t2),如下圖所示。

傳感器|信號調理芯片|集成電路設計|芯片

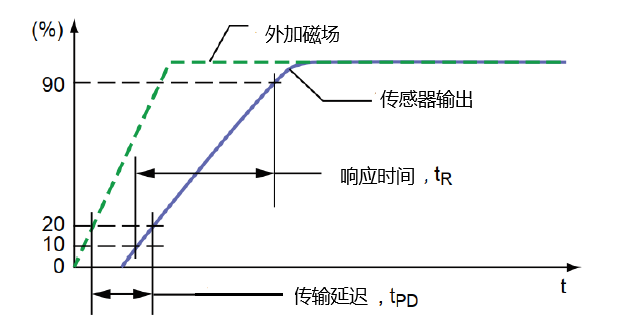

傳輸延遲:a)當外加磁場達到其最終值的20%時,和b)當輸出達到其最終值的20%時之間的時間間隔(見下圖)。

上升時間:a)傳感器IC達到其最終值的10%和b)達到其最終值的90%之間的時間間隔(見下圖)。

傳感器|信號調理芯片|集成電路設計|芯片

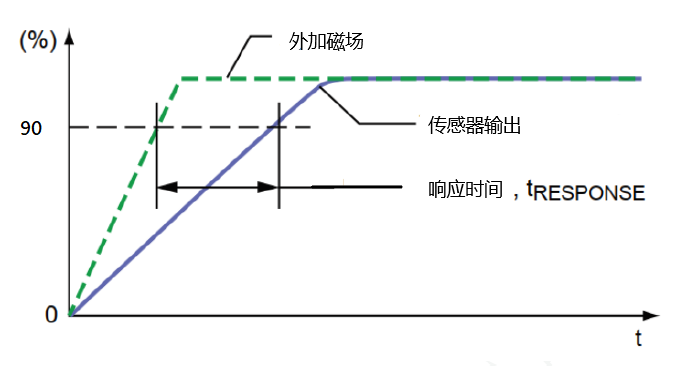

響應時間:a)當外加磁場達到其最終值的90%時,和b)當傳感器達到其輸出的90%時(對應于外加磁場)之間的時間間隔(見下圖)。

傳感器|信號調理芯片|集成電路設計|芯片

線性誤差:線性誤差定義為最大垂直偏差(MFD)與滿量程(F.S.)之比,其中MFD是輸出電壓(Vout)與靈敏度定義中計算的近似直線之間的最大差值。定義公式如下所示:


傳感器|信號調理芯片|集成電路設計|芯片




久好相關產品

JHM3901是一款帶模擬輸出功能的低噪聲線性霍爾效應傳感器芯片。針對霍爾元件的靈敏度,JHM3901擁有對寬帶寬磁場的快速響應;能夠?qū)崿F(xiàn)最高精度;并且還能實現極低噪聲和極高的分辨率。

傳感器|信號調理芯片|集成電路設計|芯片

JHM3908是同系列的一款霍爾傳感器芯片,采用SOT-23的封裝形式。

JHM9000是一款砷化鎵(GaAs)霍爾元件信號調理芯片,可以對霍爾元件的靈敏度、靜態電壓進行精確的調整,有二階的溫度補償,高帶寬通信電路確保了對磁場變化的快速響應。
